Material das peças
|
NOME DA PEÇA |
MATERIAL |
|
Parafuso de olhal |
CS |
|
Boné |
ASTM A216 WCB |
|
Noz |
ASTM A194 2H |
|
Garanhão |
ASTM A193 B7 |
|
Junta |
GRAFITE FLEXÍVEL/316 |
|
Parafuso |
CS |
|
Jugo |
ASTM A216 WCB |
|
Pino da dobradiça |
CS |
|
Dobradiça |
ASTM A216 WCB |
|
Lavadora de disco |
CS |
|
Porca de retenção |
ASTM A194 2H |
|
Contrapino |
SS |
|
Disco |
ASTM A216 WCB+13Cr |
|
Assento |
ASTM A105+13Cr |
|
Corpo |
ASTM A216 WCB |
Padrão de Referência
|
PADRÃO DE PROJETO |
BS 1868 |
|
FRENTE A FRENTE |
ASME B16.10 |
|
DETALHE DO FLANGE |
ASME B16.5/RF |
|
INSP. & TESTE |
API598 |
|
Temperatura adequada |
-29 ~ 425 graus |
|
Mídia adequada |
Água/Vapor/Óleo |
Especificação Técnica
- PORTO DST
- Temperatura e pressão de acordo com ASME B16.34
- Marcação ACC para MSS SP-25;
- PROJETO UNI-DIRECIONAL
Pressão de teste
|
HIDROSTÁTICA |
AR |
|
|
CORPO |
ASSENTO E BANCO TRASEIRO |
ASSENTO |
|
29.4 |
21.6 |
- |
Visão geral do produto
Esta válvula de retenção oscilante (marca TRLAN) foi projetada para desempenho confiável em sistemas de processo de alta-pressão, apresentando tamanho de 14-polegadas e classificação de pressão Classe 150. Construído em WCB (um aço carbono amplamente utilizado para válvulas industriais), ele combina um design robusto de castelo aparafusado (para vedação segura e-resistente a vazamentos) com uma superfície interna lisa e polida (para garantir fluxo eficiente de fluido e resistência ao desgaste). Com acabamento em um revestimento cinza{8}}resistente à corrosão, a válvula atende aos padrões globais (CE, ISO, Ex etc.), tornando-a adequada para diversas aplicações industriais-incluindo petróleo e gás, processamento químico e tratamento de água. Suas especificações claras e estampadas (tamanho, classe de pressão, material) simplificam a identificação, instalação e manutenção no local, proporcionando durabilidade e praticidade para operações críticas de tubulações.
Detalhes das Válvulas

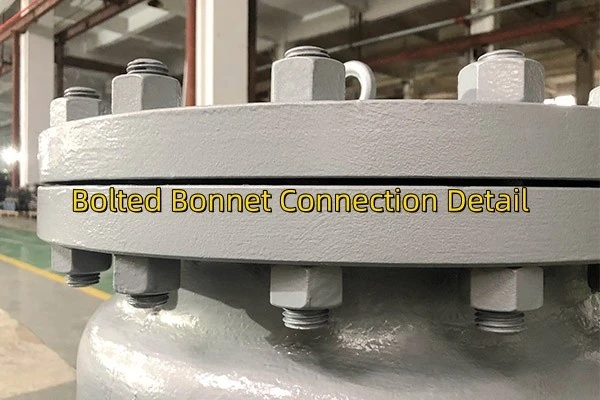

Detalhe da conexão do capô aparafusado
Como fornecedor profissional de válvulas de retenção, o close-mostra o conjunto da tampa aparafusada da válvula: porcas e parafusos hexagonais-para serviços pesados são dispostos uniformemente para vedar firmemente a tampa ao corpo, garantindo resistência a vazamentos em cenários de alta-pressão. O revestimento superficial cinza oferece proteção contra corrosão, adequado para ambientes industriais.
Marcações superiores do capô dos fabricantes de válvulas de retenção
Uma visão-de cima para baixo do capô revela fixadores espaçados uniformemente. Estampadas “14-150, WCB” na superfície, essas marcações indicam claramente o tamanho da válvula, classe de pressão e material para identificação rápida dos parâmetros durante a instalação ou manutenção.
Extremidade do flange e estrutura interna
Este detalhe mostra a extremidade flangeada da válvula de retenção flangeada (com orifícios para parafusos para montagem na tubulação) e seu interior liso e polido. O acabamento garante o fluxo desobstruído do fluido, ao mesmo tempo que aumenta a resistência ao desgaste para o manuseio de vários meios industriais.
Marcação de especificação do corpo
Preço estampado no corpo da válvula anti-retorno: tamanho "14", classificação de pressão Classe 150, material WCB". O design do corpo curvo e robusto foi projetado para condições operacionais de alta-pressão, tornando-o um tipo de válvula comum em indústrias de processo.
Certificações
- Certificado do sistema de gestão da qualidade|Certificado de sistema de gestão ambiental|Certificado do sistema de gestão de saúde e segurança ocupacional
- Certificado de autoridade para usar o monograma oficial da API|API-6D|Especificação API Q1®
- Verificação da conformidade|ICR/VC/HM241090
- EAC
- Certificado de Segurança Funcional SIL|EN60079|GB/T3836|ISO17292|API6D|API608|API609|API600|API603|API602|DIN3352|DIN3356|DIN3357|DIN3354|EN10434|EN1984|EN13709|EN593|EN3356|GB/T 12234|GB/T 12235|GB/T 12236|GB/T 12237|GB/T 12238|BS1873|BS1868|BS5351
- Contrato de Representante da UE
- II2 G EX DIIC T1
- Certificado de patente de modelo de utilidade
